7ขั้นตอนการออกแบบระบบรดน้ำต้นไม้อัตโนมัติ

7 ขั้นตอนการออกแบบระบบรดน้ำต้นไม้อัตโนมัติ

1. รวบรวมข้อมูลโดยรวม :

ขั้นตอนแรกคือขั้นตอนการรวบรวมข้อมูลโดยรวมเกี่ยวกับสถานที่ หรือสนามที่จะติดตั้งระบบ อย่างเช่น

- วัดขนาดพื้นที่แต่ละจุด (ความกว้าง , ความยาว) ของแต่ละพื้นที่ที่จะทำการติดตั้ง

- ปริมาณน้ำเฉลี่ยที่ต้นไม้แต่่ละพื้นที่ต้องการว่าค่าเฉลี่ยประมาณกี่ลิตร

- ชนิดของไฟฟ้าในพื้นที่นั้นๆ ว่าเป็นไฟ 1 เฟส หรือไฟ 3 เฟส เพื่อจะได้ออกแบบปั้มได้ถูกต้อง

- ระดับสูงต่ำของพื้นที่ ต้้องดูว่าพื้นที่ของเรานั้นมีระดับที่ต้่างกันไหม

- การกำหนกดแหล่งน้ำ ว่าใช้จากแหล่งน้ำไหนและมีแหล่งน้ำพอรึเปล่า

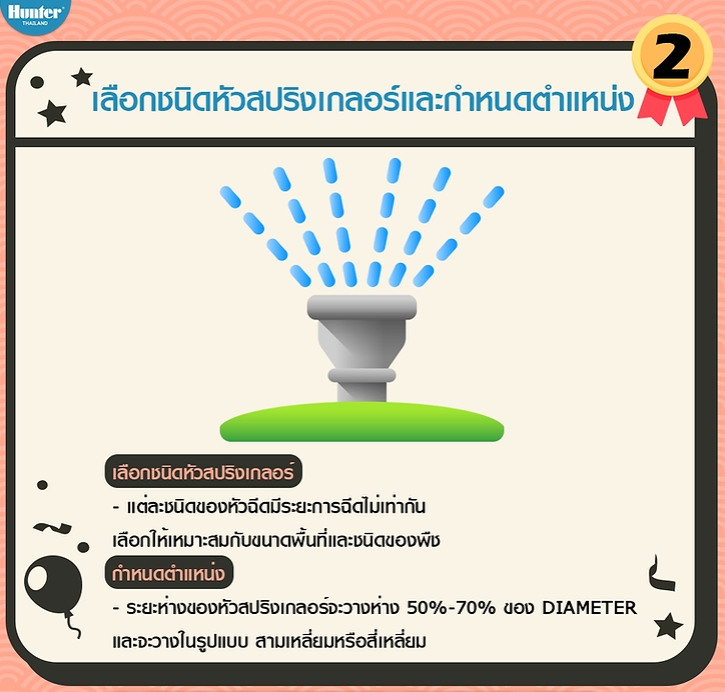

2. เลือกชนิดหัวสปริงเกอร์และการกำหนดตำแหน่ง

การกำหนดชนิดของหัวฉีดแต่ละโซนว่าจะใช้หัวฉีดชนิดแบบไหนไม่ว่าจะเป็น ชนิด Rotor(แบบลำเส้นเดี่ยว) , Mp rotator (แบบหลายลำเส้นหมุนรอบตัว) , หรือ แบบสเปรย์ โดยแต่ละชนิดก็มีระยะและรูปแบบการฉีดแตกต่างกันออกไป

หลังจากนั้นเราก็มากำหนดตำแหน่งของการวางหัวฉีดว่าจะมีระยะห่างกันเท่าไหร่ในแต่ละจุด โดยมาตรฐานระยะของหัวฉีดแต่ละหัวจะมีระยะห่างกันเท่ากับ 50%-30% ของเส้นผ่าศูนย์กลางของหัวฉีดนั้นๆ

3. แบ่งโซนการทำงานหรือการให้น้ำ



 เมื่อเราได้ชนิดของหััวฉีดและตำแหน่่งที่ติดตั้งแล้วต่อมาเราจะมาทำการแบ่งโซน เพื่อจำกัดให้แต่ละโซนมีปริมาณการใช้น้ำที่ใกล้เคียงกันเพื่อให้การทำงานของปั้มสมบูรณ์แบบและอัตราการจ่ายได้แม่นยำที่สุด เนื่องจากหัวฉีดแต่ละชนิดมีอัตราการจ่ายน้ำที่ไม่เท่ากันเราเลยจำเป็นต้องดูที่อัตราการจ่ายน้ำรวมในโซนไม่ดูที่ปรืิมาณของหัวฉีด

โดยปัจจัยสำคัญอีกข้อคือ ** ห้ามผสมหัวชนิดฉีดคนละชนิดในโซนเดียวกัน ** เนื่องจากอาจทำให้การทำงานของแต่ละชนิดทำงานไม่เต็มประสิทธิภาพของอุปกรณ์ เพราะหัวฉีดแต่ละชนิดมีความต้องการแรงดันและปริมาณน้ำที่ต่างกัน

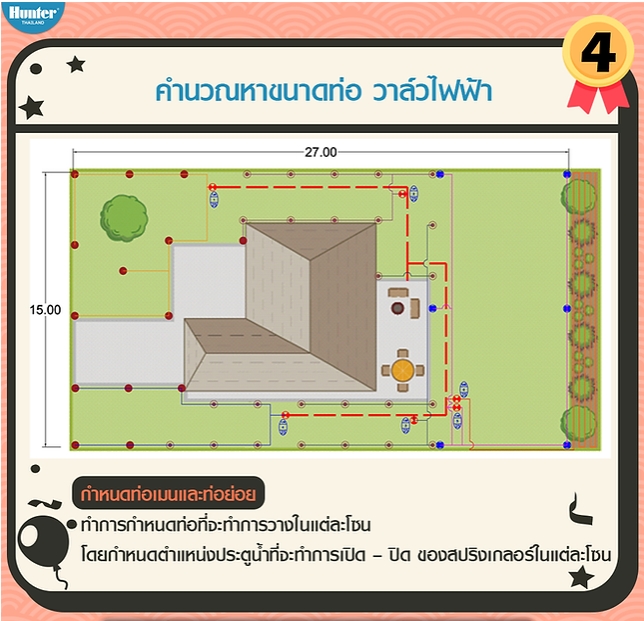

4. คำนวณหาขนาดท่อและวาล์ว

หลังจากเราแบ่งโซนเรียบร้อยต่อมาเราก็ทำการกำหนดท่อเมนและท่อย่อยเพื่อทำการกำหนดตำแหน่งประตูน้ำหรือวาล์วของแต่ละโซนได้

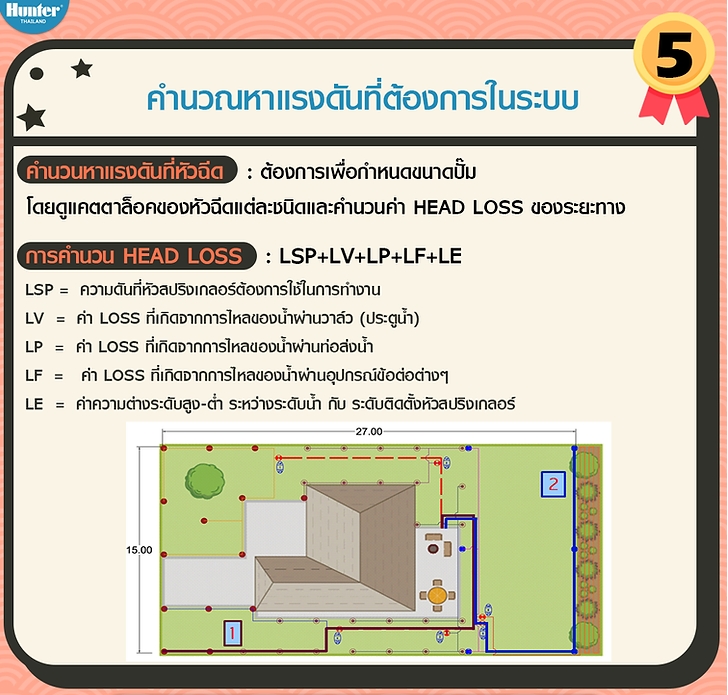

5. คำนวณหาแรงดันในระบบที่ต้องการ


 เมื่อเราได้ทั้งชนิดของหัวฉีด , จำนวนหัวฉีด , ความยาวท่อแล้วต่อมาเราจะต้องมาหาแรงดันที่ระบบต้องการจริงๆกัน เพื่อจะได้มั่นใจได้ว่าแรงดันเมื่อถึงที่หัวฉีดแล้วจะมีแรงดันตามที่หัวฉีดต้องการ

- ดูปริมาณแรงดันที่หัวฉีดต้องการว่าแต่ละชนิดต้องการแรงดันที่เท่าไหร่โดยสามารถดูได้จากแคตตาล็อค

- ดูปริมาณแรงดันที่สูญเสียไปจากระยะทางความยาวของท่อ โดยดูจากสูตร LSP+LV+LP+LF+LE = แรงดันที่ต้องการเพิ่ม

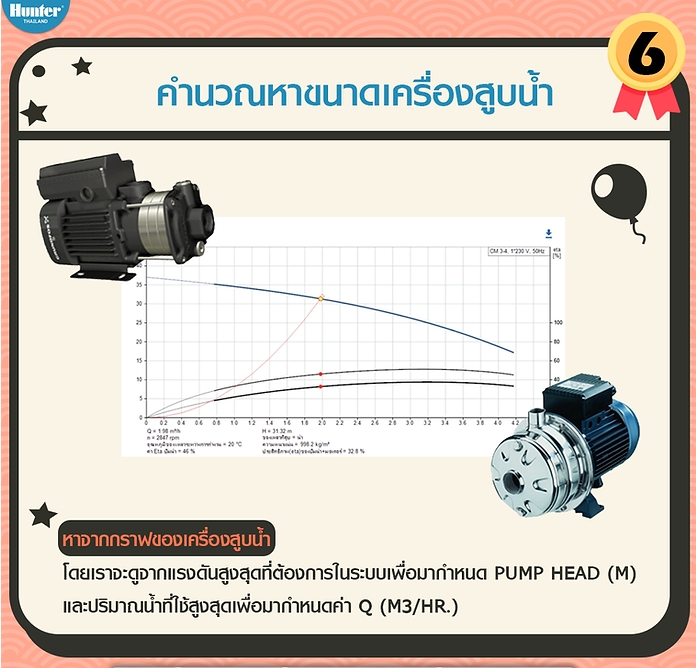

6. เลือกขนาดของปั้ม

พอเราได้แรงดันของระบบที่ต้องการแล้วเราต้องการหาโดยคำนึงถึง อัตราการไหลและแรงดัน ที่ปั้มสามารถทำได้ เราจะไม่ดูว่ากี่แรงม้า

7. ขั้นตอนสุดท้าย

คือการสรุปรายละเอียดและค่าใช้จ่ายของอุปกรณ์ทั้งหมด เพียงแค่นี้เราก็จะได้การออกแบบระบบรดน้ำต้นไม้เบื้องต้นแล้ว
